CSP-3-5000
Станки для гофрированных труб

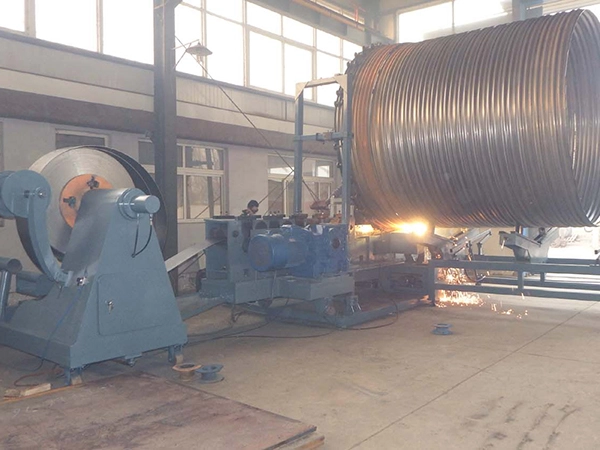

Формование спиральных водопропускных гофрированных труб больших размеров из стального рулона
CSP-3-5000
Станки для гофрированных труб
Формование спиральных водопропускных гофрированных труб больших размеров из стального рулона
Ключевые преимущества
- Используется для производства толстостенных спиральновитых гофрированных металлических труб больших размеров со спиральными ребрами из гофрированной стали и длиной одной трубы до 12 метров.
- Производит спиральные трубы толщиной 1.5-3.0 мм. Благодаря модульной конструкции станок может обрабатывать большие стальные рулоны, исключая необходимость их частой дозагрузки.
- Главный двигатель мощностью 37 кВт гарантирует бесперебойную эксплуатацию оборудования. Скорость подачи материала достигает 20 метров в минуту, что повышает эффективность обработки.
- Может обрабатывать стальные полосы шириной 320 мм, увеличивая использование листового материала и выход труб.
- Гофрировка наносится непосредственно на листовой материал, что повышает несущую способность труб.
Запросить цену

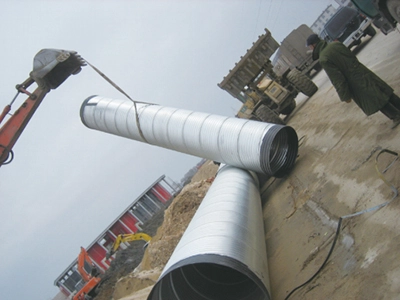

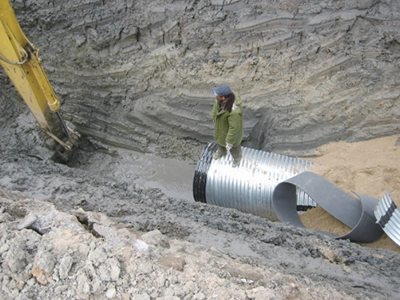

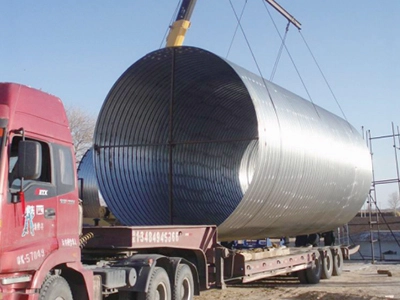

Применение
Станки для производства гофрированных труб широко используются в промышленно-гражданском строительстве:
- установка водопропускных систем
- строительство фундаментов для ветрогенераторов
- прокладка подземных канализационных труб
- закрепление песков
- дренажные проекты
Технические характеристики станка
- Получаемый диаметр труб 300-5000 мм
- Рабочий материал холоднокатаная сталь (1.5-3.0 мм)
- Рабочая ширина стальной полосы 330 мм, 285 мм
- Разматывательавтоматическая подача, гидравлическая опора, пневматический тормоз
- Макс. нагрузка на разматыватель3000 кг
- Внутренний диаметр рулона460-520 мм
- Макс. внешний диаметр рулона1400 мм
- Тип шваспиральный замковый шов
- Профиль гофры76×25 мм, 68×13 мм
- Скорость подачи0-20 метров/минуту (регулируемая)
- Метод резкиплазменная резка, синхронизированная резка и подача
- Система электропитанияэлектрическая, гидравлическая
- Вес станка15 тонн
- Размер станка4.5×2.1×1.4 м
- Размер разматывателя2.1×1.2×1.75 м
- Размер приемного стола3.2×2.1×1.2 м
- Общая мощность44.5 кВт
- Электроснабжение380 В, 50 Гц, 3 фазы (доступны другие параметры)
- Система управления ПЛК
Технические характеристики труб
| Тип |
Размер (мм) |

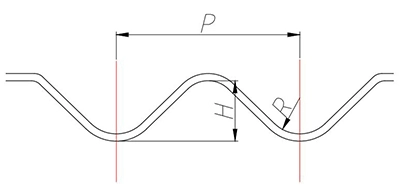

| Шаг волны (P) |
Глубина волны (H) |
Радиус волны (R) |
| 1RS |
68±2 |
13 |
12 |
| 3RS |
76±2 |
25 |
15 |
| Диаметр трубы (D) |
1RS |
3RS |
| Толщина стенки |
Толщина стенки |
| 1.6 |
2.0 |
2.5 |
3.0 |
2.0 |
2.5 |
3.0 |
| 300 |
O |
O |
|
|
|
|
|
| 400 |
O |
O |
|
|
|
|
|
| 450 |
O |
O |
|
|
|
|
|
| 500 |
O |
O |
|
|
|
|
|
| 600 |
O |
O |
O |
|
|
|
|
| 700 |
O |
O |
O |
|
|
|
|
| 800 |
O |
O |
O |
|
|
|
|
| 900 |
O |
O |
O |
|
|
|
|
| 1000 |
O |
O |
O |
|
|
0 |
|
| 1200 |
O |
O |
O |
O |
O |
O |
O |
| 1350 |
|
O |
O |
O |
O |
O |
O |
| 1500 |
|
|
O |
O |
O |
O |
O |
| 1650 |
|
|
O |
O |
O |
O |
O |
| 1800 |
|
|
|
O |
|
O |
O |
| 2000 |
|
|
|
|
|
O |
O |
| 2200 |
|
|
|
|
|
O |
O |
| 2400 |
|
|
|
|
|
O |
O |
| 3000 |
|
|
|
|
|
O |
O |
